ویژگی مونتاژ برد اتومبیل عمدتاً شامل جنبه های زیر است:
ویژگی:
1، قابلیت اطمینان بالا:
بردهای مدار خودرو باید در محیط پیچیده خودرو به طور پایدار کار کنند، بنابراین باید قابلیت اطمینان بالایی داشته باشند. این امر مستلزم استفاده از مواد و فرآیندهای ویژه برای بردهای مدار است که می توانند در شرایط سخت مانند دما، رطوبت و لرزش بالا مقاومت کنند.
01
2، قابلیت کار در محدوده دمایی گسترده:
بردهای مدار خودرو باید در محدوده دمایی وسیعی از -40 درجه تا 150 درجه به طور پایدار کار کنند و در عین حال با رطوبت بالا، ارتعاش و محیط های خورنده نیز مقابله کنند. این مستلزم آن است که مواد و طراحی برد مدار بتواند با شرایط آب و هوایی شدید سازگار باشد.
02
3، مقاومت و پایداری مکانیکی بالا:
تخته‌های مدار خودرو باید در برابر لرزش و ضربه‌های طولانی‌مدت- بدون آسیب مقاومت کنند. از طریق آزمایش‌های شبیه‌سازی محیط عملیاتی واقعی وسایل نقلیه، مانند آزمایش‌های چرخه سرما و گرما، آزمایش‌های ارتعاش، و آزمایش‌های سقوط، عملکرد مکانیکی آنها تضمین می‌شود.
03
4، الزامات عملکرد الکتریکی:
از جمله یکپارچگی سیگنال، پایداری توان، سازگاری الکترومغناطیسی، و غیره. عملکرد الکتریکی برد مدار از طریق آزمایش‌های فرکانس بالا، آزمایش‌های تداخل سیگنال، و آزمایش‌های تخلیه الکترواستاتیکی تأیید می‌شود تا مشخص شود که آیا با الزامات مطابقت دارد یا خیر.
04
5، طراحی چند لایه:
تخته‌های مدار خودرو معمولاً از یک طراحی چند لایه- برای افزایش استحکام مکانیکی و عملکرد الکتریکی و سازگاری با پیکربندی‌های مدار پیچیده و شرایط کاری سخت استفاده می‌کنند.
05
6، سازگاری با محیط:
برد مدار باید مقاومت بسیار خوبی در برابر خوردگی، رطوبت و مه نمکی داشته باشد تا بتواند با محیط های سخت مختلفی که ممکن است در حین کار با خودرو با آنها مواجه شود، مقابله کند.
7، الزامات انطباق-رایگان و حفاظت از محیط زیست:
برای اطمینان از مواد بدون سرب و کنترل مواد خطرناک در فرآیند تولید، دستورالعمل RoHS و سایر مقررات زیست محیطی را رعایت کنید.
8، یکپارچگی بالا و چند{1}}کارکردی:
با توسعه فناوری الکترونیک خودرو، بردهای مدار نیاز به ادغام عملکردهای بیشتری دارند، مانند سیستم‌های پیشرفته کمک راننده، در-ارتباطات خودرو، کنترل برق و غیره، و معمولاً به‌عنوان تخته‌های چندلایه یا حتی فناوری اتصال با تراکم بالا- طراحی می‌شوند.
9. Конструкция безопасности и избыточности:
9، طراحی ایمنی و افزونگی: برای سیستم‌های مرتبط{1} ایمنی عملکرد، مانند رانندگی خودکار، کنترل کیسه هوا، ABS و غیره، که به احتمال خرابی بسیار کم نیاز دارند، اعمال می‌شود، طراحی افزونگی معمولاً برای اطمینان از قابلیت اطمینان سیستم اتخاذ می‌شود.
فرآیند مونتاژ مدارهای خودرو عمدتاً شامل مراحل زیر است:
1، آماده سازی مواد اولیه:
در مرحله اول، بر اساس نیازهای خاص الکترونیک خودرو، مواد بستر برد مدار و قطعات الکترونیکی مناسب را انتخاب کنید. مواد بستر معمولاً از موادی با مقاومت حرارتی بالا، استحکام مکانیکی بالا و سازگاری الکترومغناطیسی خوب، مانند تخته‌های FR-4 یا تخته‌های انعطاف‌پذیر{4} با عملکرد بالا، انتخاب می‌شوند. انتخاب قطعات الکترونیکی نیز بسیار مهم است و آنها باید با استانداردهای خودرویی مطابقت داشته باشند که دارای قابلیت اطمینان بالا و سازگاری با محدوده دمایی گسترده باشد.
2، طراحی:
بر اساس خواسته و نیاز مشتری، چیدمان برد مدار و اتصالات مدار را طراحی کنید. این مرحله به طور مستقیم بر عملکرد محصول نهایی تأثیر می گذارد.
3، پردازش مونتاژ SMT:
این شامل مراحلی مانند چاپ خمیر لحیم کاری، قرار دادن قطعات و لحیم کاری مجدد است. چاپ خمیر لحیم کاری شامل اعمال یکنواخت خمیر لحیم با دقت مخلوط شده روی لنت های برد مدار از طریق یک توری فولادی است. قرار دادن کامپوننت فرآیند قرار دادن سریع و دقیق قطعات الکترونیکی روی لنت ها با خمیر لحیم کاری است. لحیم کاری Reflow فرآیند گرم کردن خمیر لحیم برای ذوب و جامد شدن آن است که با کنترل منحنی دما، اتصالات لحیم کاری قابل اعتماد را تشکیل می دهد.
4، سایر فرآیندهای تولید:
مانند فتولیتوگرافی، اچینگ، حفاری، آبکاری مس، آبکاری قلع، کاربرد ماسک لحیم کاری و عملیات سطحی و غیره. فوتولیتوگرافی الگوهای مدار را از طریق فناوری فوتولیتوگرافی به مدار مدار منتقل می کند. اچینگ از محلول اچینگ برای حذف فویل مسی ناخواسته روی برد مدار استفاده می کند. حفاری سوراخ هایی را روی برد مدار برای اتصال قطعات ایجاد می کند. آبکاری مس و آبکاری قلع رسانایی و لحیم کاری برد مدار را افزایش می دهد.
5، بازرسی و آزمایش:
انجام بازرسی بر روی بردهای مدار مونتاژ شده، از جمله بازرسی دستی و بازرسی نوری خودکار (AOI) و سایر تکنیک‌ها، تا اطمینان حاصل شود که کیفیت و عملکرد بردهای مدار مطابق با الزامات است.
6، بسته بندی:
بردهای مدار واجد شرایط را برای حمل و نقل و ذخیره سازی بسته بندی کنید.
از طریق مراحل فوق، فرآیند مونتاژ برد مدار خودرو تکمیل می شود و از عملکرد پایدار آن در شرایط کاری پیچیده و برآورده شدن الزامات سیستم الکترونیکی خودرو اطمینان حاصل می شود.

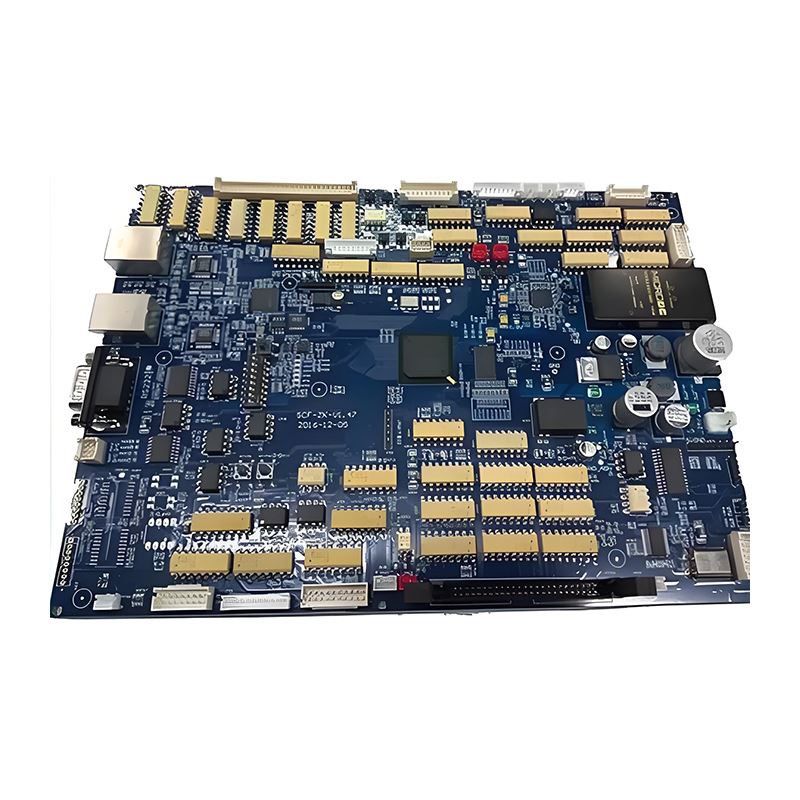

در شرکت ما، مونتاژ برد خودرو شامل مونتاژ PCB چراغ خودرو و مونتاژ برد توسعه GPS است.
تضمین کیفیت مونتاژ PCB:
بازرسی کیفیت مونتاژ PCB عمدتاً شامل جنبه های زیر است:
دقت قرار دادن قطعات
بررسی کنید که آیا اجزا به دقت روی پدهای تعیین شده قرار گرفته اند یا خیر.
بررسی کنید که هیچ افست، ناهماهنگی یا چرخشی وجود ندارد.
اطمینان حاصل کنید که اجزا به درستی تراز شده و کج نشده اند.
قطبیت و جهت مولفه
بررسی کنید که آیا قطعات پلاریزه (مانند دیودها، خازن های الکترولیتی، آی سی ها و غیره) در جهت صحیح نصب شده اند یا خیر.
از نصب معکوس یا جهت گیری نادرست جلوگیری کنید.
مولفه های گم شده یا نادرست
اجزای از دست رفته را بررسی کنید.
بررسی کنید که اجزای صحیح مطابق با BOM استفاده شده است.
اطمینان حاصل کنید که قطعات اشتباه یا مشخصات نادرست وجود ندارد.
کیفیت لحیم کاری
بررسی کنید که آیا اتصالات لحیم کاری پر، صاف و یکنواخت هستند یا خیر.
عیوب رایج لحیم کاری مانند:
اتصالات لحیم سرد
پل های لحیم کاری (اتصال کوتاه)
لحیم کاری ناکافی یا زیاد
توپ های لحیم کاری
وضعیت جزء
بررسی کنید که آیا قطعات دارای نقص هایی مانند:
سنگ قبر
ایستادن یا بلند کردن قطعه
اجزای آسیب دیده
سرنخ های خمیده
وضعیت سطح و پد PCB
مطمئن شوید که پدهای PCB تمیز و سالم هستند.
آلودگی، اکسیداسیون، خراشیدگی یا ذرات خارجی روی سطح PCB را بررسی کنید.
تجهیزات بازرسی
در تولید SMT، معمولاً از تجهیزات زیر برای بازرسی کیفیت استفاده می شود:
SPI (بازرسی خمیر لحیم کاری): کیفیت چاپ خمیر لحیم کاری را بررسی می کند.
AOI (بازرسی نوری خودکار): خطاهای قرارگیری و عیوب لحیم کاری را تشخیص می دهد.
بازرسی اشعه ایکس-: برای اتصالات لحیم پنهان مانند بسته‌های BGA و QFN استفاده می‌شود.
بازرسی بصری: بازرسی دستی برای تایید کیفیت مونتاژ.
تست الکتریکی و عملکردی
در برخی از محصولات، آزمایشات اضافی ممکن است شامل موارد زیر باشد:
ICT (در-تست مدار) برای تأیید اتصالات الکتریکی.
FCT (تست عملکردی) برای اطمینان از عملکرد صحیح PCB مونتاژ شده.
به طور خلاصه، بازرسی کیفیت جایگذاری SMT بر روی محل قرارگیری قطعات، قطبیت و جهت گیری، کیفیت لحیم کاری، وضعیت قطعه، وضعیت سطح PCB، و عملکرد الکتریکی برای اطمینان از قابلیت اطمینان و کیفیت مونتاژ PCB تمرکز دارد.
